I cuscinetti obliqui a sfere presentano piste degli anelli interni ed esterni spostate l’una rispetto all’altra, nella direzione dell’asse del cuscinetto. Per questa conformazione, sono adatti a sopportare carichi combinati, ovvero che agiscono contemporaneamente in direzione radiale e assiale.
La capacità dei cuscinetti obliqui a sfere di sopportare carichi assiali aumenta proporzionalmente all’aumentare dell’angolo di contatto. L’angolo di contatto è definito come l’angolo fra la linea che congiunge i punti di contatto fra sfera e piste sul piano radiale, lungo la quale il carico viene trasmesso da una pista all’altra, e una linea perpendicolare all’asse del cuscinetto .
I cuscinetti obliqui a sfere di SKF vengono prodotti in una varietà di design e dimensioni.

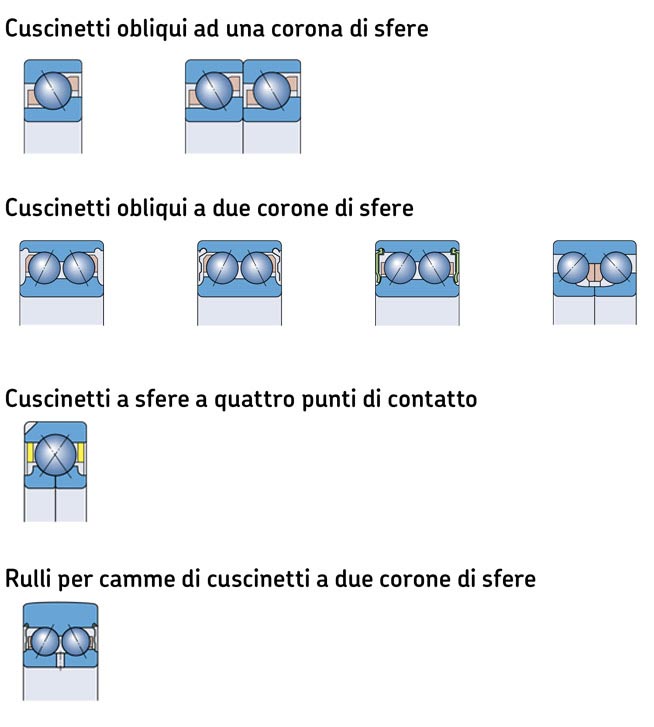

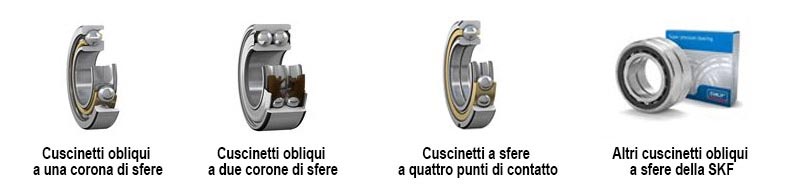

SERIE CUSCINETTI OBLIQUI A SFERE SKF
- cuscinetti obliqui a una corona di sfere
- cuscinetti obliqui a due corone di sfere
- cuscinetti a sfere a quattro punti di contatto
